【발명의 설명】

【발명의 명칭】 반려동물의 아토피 피부염 및 염증 치료를 위한 귀 환기 장치 { Ear Ventilation Device for Treating Atopic Dermatitis and Inflammation in Pets }

【기술분야】 본 발명은 반려동물의 아토피성 피부염 및 귀 염증 치료를 위한 장치에 관한 것으로, 특히 반려동물의 귀 내부 환기를 개선하고 염증을 예방 및 치료하는 귀 환기 장치에 관한 것이다.



제 1 실시예 도면 이미지
착안point. 아이들 귀의 온도만 낮춰줘도 혈관이 많은 곳이라 바디의 온도를 낮추는데 일조.







제 2 실시예



제 3 실시예    치료약제 및 보조장치 장착

스마트 모니터링 시스템(160)을 포함한 귀 환기 장치의 도면

  • 자외선 살균 조사기 (140): 자외선을 조사하여 귀 내부를 살균하는 장치.
  • 음이온 발생기 (150): 음이온을 발생시켜 공기를 정화하는 장치.
  • 스마트 모니터링 시스템 (160): 귀 내부 상태를 모니터링하고 데이터를 스마트폰으로 전송하는 시스템.
  • 온도 및 습도 조절 센서 (170): 귀 내부의 온도와 습도를 조절하는 센서.
  • 약물 자동 분사 시스템 (180): 정해진 시간에 약물을 자동으로 분사하는 시스템.





  • 설계한 센서 기술 및 기기
  • 귀 삽입부: 부드러운 실리콘 재질로 제작되어 편안한 착용감을 제공합니다.
  • 환기 장치 본체: 주된 환기 구조로, 공기 흐름을 최적화합니다.
  • 환기구: 복수의 통기구가 형성되어 있어 환기성을 극대화합니다.
  • 머리벨트: 다양한 크기의 반려동물 머리에 맞출 수 있도록 조절 가능합니다.
  • 턱벨트: 장치를 안정적으로 고정시켜줍니다.
  • UV 살균 조사기: 귀 내부를 자외선으로 살균하여 염증을 예방합니다.



  • Ear Ventilation Device for Claim 10: Technical Illustration Description

    1. Ear Ventilation Device Base Structure (111):

      • A hollow cylindrical structure that fits around the pet's ear.
      • Designed to hold and support various components of the device.
    2. Head Belt (112):

      • Adjustable head belt with Velcro tape to secure the device to the pet's head.
      • Ensures stability and comfort.
    3. Chin Belt (115):

      • Adjustable chin belt to further secure the device.
      • Provides additional support and stability.
    4. Ventilation Holes (117):

      • Multiple ventilation holes in the device to ensure proper airflow.
      • Helps in maintaining a dry and cool environment inside the ear.
    5. Fan (130):

      • A low-noise fan installed inside the device to enhance airflow.
      • Positioned strategically to avoid any discomfort to the pet.
    6. UV Sterilization Device (140):

      • A UV light device installed to sterilize the inside of the ear.
      • Operates within safe limits to ensure no harm to the pet.
    7. Ion Generator (150):

      • Generates ions to purify the air inside the ear.
      • Ensures a clean and healthy environment.
    8. Smart Monitoring System (160):

      • Monitors the ear's condition and sends alerts to the owner's smartphone.
      • Equipped with sensors to detect bacterial presence and other abnormalities.
    9. Temperature and Humidity Sensor (170):

      • Keeps track of the temperature and humidity inside the ear.
      • Ensures optimal conditions are maintained.
    10. Medication Dispenser (180):

      • Automatically dispenses medication at set intervals.
      • Ensures continuous treatment for atopic dermatitis and inflammation.

    Labels

    • 111: Ear Ventilation Device Base Structure
    • 112: Head Belt
    • 115: Chin Belt
    • 117: Ventilation Holes
    • 130: Fan
    • 140: UV Sterilization Device
    • 150: Ion Generator
    • 160: Smart Monitoring System
    • 170: Temperature and Humidity Sensor
    • 180: Medication Dispenser



    【발명의 설명】

    【발명의 명칭】 반려동물의 아토피 피부염 및 염증 치료를 위한 귀 환기 장치 { Ear Ventilation Device for Treating Atopic Dermatitis and Inflammation in Pets }

    【기술분야】 본 발명은 반려동물의 아토피성 피부염 및 귀 염증 치료를 위한 장치에 관한 것으로, 특히 반려동물의 귀 내부 환기를 개선하고 염증을 예방 및 치료하는 귀 환기 장치에 관한 것이다.

    【발명의 배경이 되는 기술】 반려동물, 그 중 특히 강아지는 아토피성 피부염과 귀 염증과 같은 피부 질환을 자주 겪는다. 이러한 질환은 가려움증을 유발하여 반려동물이 귀와 피부를 자주 긁거나 핥게 만들어 상처와 2차 감염을 초래할 수 있다. 특히 코카스파니엘과 같이 귀가 크거나 길고 덮여있는 견종은 이러한 문제를 더욱 자주 겪는다. 기존의 제품들은 귀의 환기를 극대화하기 위해 레이스 등의 소재를 사용하기도 하지만, 여름철에 특히 귀가 큰 강아지들은 여전히 귓병과 염증을 예방하기 어렵다. 따라서 반려동물의 귀 건강을 유지하고 귓병을 예방할 수 있는 더욱 효율적인 발명품이 필요하다. 강아지 아토피성 피부염(Atopic Dermatitis)은 강아지의 면역 체계가 특정 환경 알레르겐(예: 집 먼지, 꽃가루, 곰팡이 등)에 과민 반응하여 발생하는 만성 피부 질환이다. 이로 인해 강아지는 가려움증을 느끼며, 귀와 머리, 발 등을 자주 긁거나 핥게 된다. 특히 귀가 길고 아래로 처진 견종은 이러한 문제를 더 자주 겪는다. 이러한 긁힘과 핥음은 귀와 피부에 상처를 만들고, 이로 인해 2차 감염이 발생하여 상태가 악화될 수 있다. 이로 인해 귀와 피부의 발적, 염증, 탈모, 두꺼워진 피부 등이 있으며 이러한 증상은 계절에 따라 달라질 수 있지만, 많은 경우 연중 지속될 수 있다. 귀의 구조상 환기가 잘 되지 않아 귀지가 쌓이고 세균과 곰팡이가 번식하기 쉬우며, 이는 귀의 악취와 염증을 유발한다. 이를 해결하기 위한 본 발명의 기술적 구현 수단으로는 다음과 같은 방법을 제시한다.

    【발명의 내용】

    【해결하고자 하는 과제】 본 발명은 반려동물의 아토피성 피부염과 귀 염증을 효과적으로 예방하고 치료할 수 있는 귀 환기 장치를 제공하는 것을 목적으로 한다. 특히, 귀가 크고 덮여 있어 환기가 잘 되지 않는 견종에게 적합한 장치를 제공한다.

    【과제의 해결 수단】 본 발명은 다음과 같은 구성 요소들을 포함하는 귀 환기 장치를 통해 반려동물의 아토피성 피부염과 귀 염증을 효과적으로 예방하고 치료할 수 있다.

    1. 환기 장치 본체 (111)

      • 중공관 형태로, 반려동물의 외이도와 귀를 이격시켜 내부 환기를 극대화하고 염증 치료를 돕는다.
      • 연질 재질로 제작되어 반려동물이 장시간 착용해도 불편함이 없도록 설계되었다.
      • 귀 삽입부(119)를 통해 반려동물의 귀를 고정하고 이격시켜 환기를 촉진하는 기능을 갖는다.
      • 본체 내부에는 다양한 부가 기능을 포함할 수 있다.
    2. 머리벨트 (112)

      • 귀 환기 장치를 반려동물의 머리에 고정시키기 위한 벨트로, 벨크로 테이프 등을 사용하여 다양한 크기의 반려동물에게 맞출 수 있도록 조절 가능하다.
      • 안정적인 고정력을 제공하며, 반려동물이 편안하게 느낄 수 있도록 부드러운 패딩 처리가 되어 있다.
    3. 환기구 (117)

      • 환기 장치 본체(111)에 형성된 복수의 환기구로, 사각형 구조, 원형 구조, 허니컴 구조 등으로 이루어져 환기성을 극대화한다.
      • 공기 흐름을 최적화하여 귀 내부의 습기를 효과적으로 제거한다.
    4. 귀 삽입부 (119)

      • 부드러운 연질의 실리콘 재질로 제작되어 귀에 무리를 주지 않고 편안하게 착용할 수 있다.
      • 귀를 고정시키는 동시에 환기를 촉진하는 기능을 갖는다.
    5. 턱벨트 (115)

      • 다양한 머리 크기의 반려동물의 턱에 맞게 조절 가능한 벨트로, 벨크로 테이프 등을 사용하여 조절 가능하다.
      • 귀 환기 장치를 안정적으로 고정하는 역할을 한다.
    6. 본체 입구부 (113)와 입구 마개 (116)

      • 본체 입구부는 외부 공기가 자연스럽게 들어올 수 있도록 통공 설계되었다.
      • 입구 마개는 외부 이물질이 귀 내부로 들어가는 것을 방지하고, 내부 장치를 보호하는 역할을 한다.
    7. 본체 연결부 (214)

      • 본체(111)와 귀 삽입부(119)를 견고하게 연결하는 부위로, 장치의 안정성을 높인다.
    8. 속 커버 연결부 (214-1)와 속 커버

      • 귀의 짓무름을 방지하는 속 커버를 본체(111)에 연결하는 부위로, 속 커버는 얇고 부드러운 천으로 제작되어 귀를 보호하고 환기를 돕는다.
    9. 겉 커버 연결부 (220)와 겉 커버

      • 귀 외부를 감싸며 귀가 흔들리거나 긁힘을 방지하는 역할을 하는 겉 커버를 본체(111)에 연결하는 부위로, 겉 커버는 귀와 머리를 감싸서 보호한다.
      • 겉 커버는 계절에 따라 재질을 달리하여 여름철에는 환기가 잘 되는 얇은 천, 겨울철에는 보온성이 좋은 두꺼운 천을 사용하여 반려동물이 쾌적하게 착용할 수 있도록 한다.
    10. 속주머니 (120)

      • 얼음팩 등 염증 및 아토피를 줄이는 약제를 포함하여 귀 내부에 삽입되는 주머니.
    11. 소음이 적은 선풍기 (130)

      • 귀 내부의 통풍을 돕는 장치로, 소음이 적어 반려동물이 착용 시 불편함을 느끼지 않도록 설계되었다.
    12. 자외선 살균 조사기 (140)

      • 저자극 범위 내에서 자외선을 조사하여 귀 내부를 살균하는 장치.
    13. 음이온 발생기 (150)

      • 음이온을 발생시켜 귀 내부의 공기를 정화하는 장치.
    14. 스마트 모니터링 시스템 (160)

      • 세균 반응을 감지하여 스마트폰으로 알람을 전송하는 시스템.
    15. 온도 및 습도 조절 센서 (170)

      • 귀 내부의 온도와 습도를 최적 상태로 유지하는 센서.
    16. 약물 자동 분사 시스템 (180)

      • 정해진 시간에 약물을 자동으로 분사하는 시스템.

    【발명의 효과】 본 발명의 귀 환기 장치는 반려동물의 귀 건강을 종합적으로 관리할 수 있는 혁신적인 장치로, 귀 염증과 아토피를 예방하고 치료할 수 있다. 또한, 다양한 부가 기능을 통해 귀 내부의 습기와 세균을 제거하고, 반려동물이 장시간 착용해도 불편함을 느끼지 않도록 설계되었다.

    요약

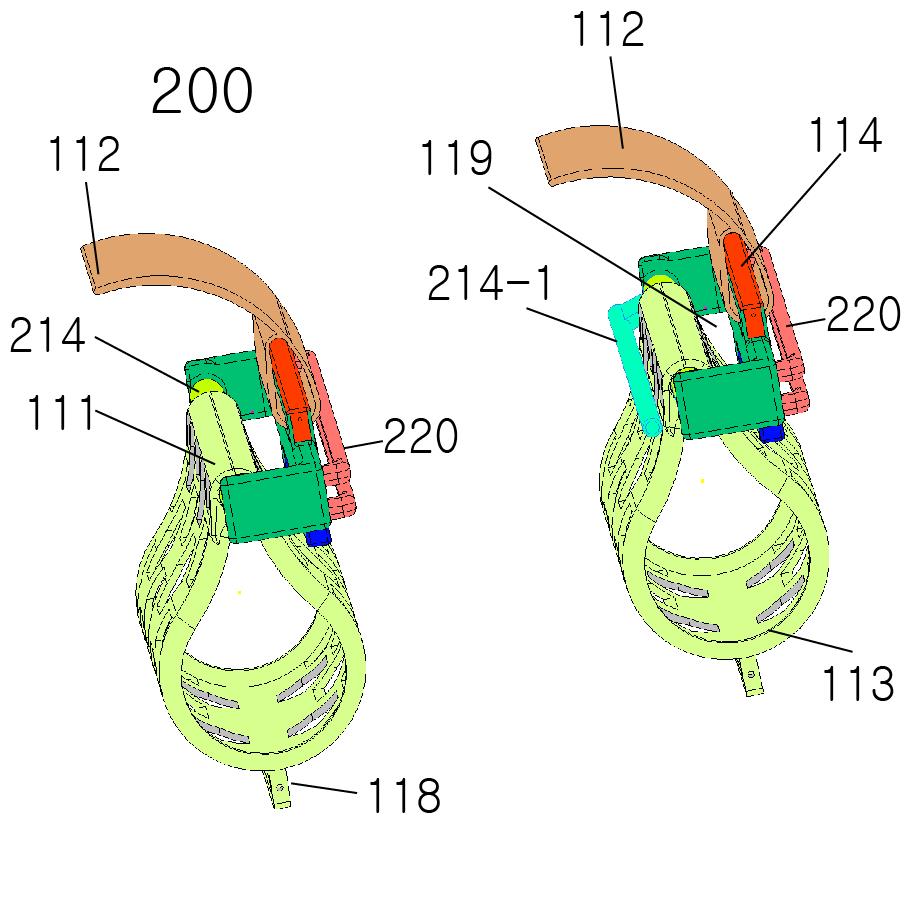

    본 발명은 반려동물의 귀 환기 장치에 관한 것으로특히 아토피성 피부염과 귀 염증을 예방 및 치료하는 장치이다도 1은 귀 환기 장치의 기본 구조도를도 2는 구성 요소의 상세도를 나타내며도 3은 장치의 사용 예시를 보여준다도 4는 또 다른 실시 예에 따른 구성 분해도를도 5는 결합도를 나타낸다본 발명의 주요 특징은 환기 장치 본체에 귀 삽입부를 통해 귀를 이격시켜 환기를 돕는 점이다본체는 연질 재질로 제작되어 장시간 착용해도 불편함이 없으며내부에 치료용 약제냉주머니습기 방지제, 저소음 미니 선풍기저자극 살균기센서미니 음이온기스마트 모니터링 시스템 등을 포함할 수 있다머리벨트와 턱벨트는 벨크로 테이프를 사용하여 조절 가능하며본체 입구부와 입구 마개는 이물질 침입을 방지한다환기구는 허니컴 구조로 환기성을 극대화하고속 커버와 겉 커버는 귀를 보호하고 짓무름을 방지한다이 장치는 반려동물의 귀 건강을 종합적으로 관리할 수 있는 혁신적인 솔루션을 제공한다.
